Termoaccumulo combinato Maxiwarm 1472 litri – Produzione ACS istantanea – MX2W01500R

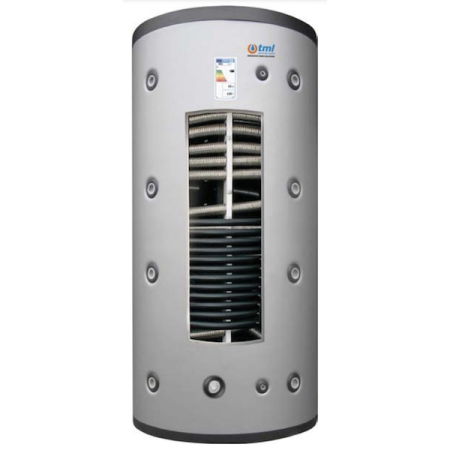

Il Maxiwarm MX2W01500R è un termoaccumulo combinato da 1472 litri progettato da TML Industrie Loddo per la produzione istantanea di acqua calda sanitaria (ACS) tramite uno scambiatore a tubo corrugato in acciaio inox AISI 316L ad alta efficienza, abbinata all'accumulo di acqua tecnica per il riscaldamento in un puffer in acciaio al carbonio. Il sistema è configurato con 2 scambiatori primari: inferiore spirale acciaio 4.0 m² + superiore spirale acciaio 2.8 m². Il sistema è disponibile in tre configurazioni: MX0W (solo accumulo, ideale per puffer puro con generatore esterno), MX1W (+ 1 scambiatore inferiore), MX2W (+ 2 scambiatori per impianti multi-energia).

Specifiche tecniche complete – MX2W01500R

• Puffer esterno (accumulo riscaldamento):
• Materiale: Acciaio al carbonio S235Jr – interno grezzo – esterno verniciatura antiruggine
• Pressione max / Temperatura max: 3 bar / 95 °C
• Capacità termoaccumulo: 1472 litri
• Scambiatore sanitario (produzione ACS istantanea):
• Materiale: Acciaio inox AISI 316L (1.4404) – decapaggio e passivazione
• Tipologia: Tubo corrugato fisso ad alta superficie di scambio
• Superficie scambio: 10.0 m²
• Pressione max / Temperatura max: 6 bar / 95 °C
• Potenza resa a 65°C primario: 113.4 kW
• ACS producibile (65°C, 20 Lt/min, accumulo completamente riscaldato): 941 litri
• Scambiatore primario inferiore (solare): acciaio carbonio grezzo – spirale fissa – 4.0 m² – max 10 bar / 95 °C
• Scambiatore primario superiore (caldaia/biomassa): acciaio carbonio grezzo – spirale fissa – 2.8 m² – max 10 bar / 95 °C
• Coibentazione: poliuretano rigido + PVC 100 mm (Classe fuoco B3 DIN 4102)
• ErP: Classe C – Dispersione termica: 132.8 W
• Dimensioni (corpo isolato): Ø 1000 mm × Altezza 2115 mm
• Diametro esterno coibentazione: Ø 1200/1260 mm
• Diagonale di ribaltamento R: 2145 mm
• Peso indicativo: ~316 kg
• Predisposizione resistenza elettrica: Attacco 1"½ (non inclusa)
• Garanzia: 5 anni

Produzione ACS istantanea – Scambiatore corrugato AISI 316L

A differenza dei sistemi "tank in tank", il Maxiwarm produce ACS in modo istantaneo: l'acqua di rete scorre nello scambiatore corrugato a contatto con l'acqua tecnica calda del puffer e viene scaldata senza accumulo intermedio. La geometria corrugata del tubo AISI 316L massimizza la turbolenza e la superficie di scambio, garantendo alte portate termiche: fino a 113.4 kW con primario a 65°C. Il sistema non richiede la gestione di un accumulo sanitario interno e garantisce igiene elevata grazie alla produzione al fabbisogno senza ristagno d'acqua.

Compatibilità multi-energia e applicazioni

Il MX2W01500R è compatibile con sorgenti di calore multiple: collettori solari termici (scambiatore inferiore in spirale acciaio), caldaia a biomassa (mandata/ritorno dedicati), caldaia di integrazione e generatore di calore ad alta o bassa temperatura. La grande capacità da 1472 litri garantisce una riserva termica adeguata per edifici residenziali di grandi dimensioni, ville e impianti commerciali. Il fluido del puffer deve operare a circuito chiuso (privo di ossigeno).

Normative e certificazioni

Il MX2W01500R è conforme a: Direttiva PED 2014/68/UE (Art. 4 Par. 3), D.M. 6 Aprile 2004 N.174, Direttiva ErP 2009/125/CE.
