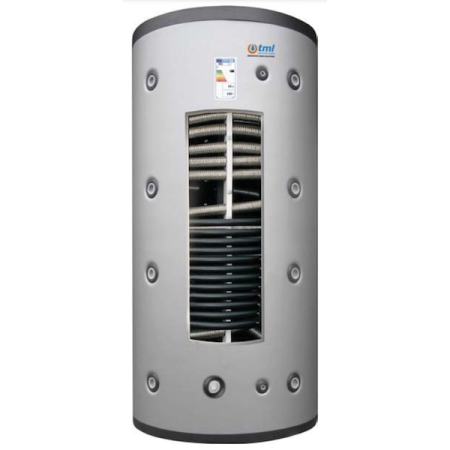

Tml MX2W01000R Maxiwarm réservoir de stockage combiné lt. 1000 en acier inoxydable AISI 316L avec deux bobines d’isolation rigides fixes

Ballon combiné Maxiwarm 931 litres – Production ECS instantanée – MX2W01000R

Le Maxiwarm MX2W01000R est un ballon combiné d'une capacité de 931 litres, conçu par TML Industrie Loddo pour la production instantanée d'eau chaude sanitaire (ECS) via un échangeur à tube corrugué en acier inoxydable AISI 316L haute efficacité, combiné à un stockage d'eau de chauffage dans un ballon tampon en acier au carbone. Le système est configuré avec 2 échangeurs primaires : inférieur spirale acier 3.5 m² + supérieur spirale acier 2.5 m².

Caractéristiques techniques complètes – MX2W01000R

• Ballon tampon extérieur (stockage chauffage) :
• Matériau : Acier au carbone S235Jr – intérieur brut – revêtement antirouille extérieur
• Pression max / Température max : 3 bar / 95 °C
• Capacité tampon : 931 litres
• Échangeur ECS (production instantanée) :
• Matériau : Acier inoxydable AISI 316L (1.4404) – décapé et passivé
• Type : Tube corrugué fixe à grande surface d'échange
• Surface d'échange : 7.5 m²
• Pression max / Température max : 6 bar / 95 °C
• Puissance à 65°C primaire : 78.0 kW
• ECS disponible (65°C, 20 L/min, ballon complètement chaufféé) : 476 litres
• Échangeur primaire inférieur (solaire) : acier carbone brut – spirale fixe – 3.5 m² – max 10 bar / 95 °C
• Échangeur primaire supérieur (chaudière/biomasse) : acier carbone brut – spirale fixe – 2.5 m² – max 10 bar / 95 °C
• Isolation : polyuréthane rigide + PVC 100 mm (Classe feu B3 DIN 4102)
• ErP : Classe C – Déperdition : 113.8 W
• Dimensions (corps isolé) : Ø 790 mm × Hauteur 2110 mm
• Diamètre extérieur (isolation) : Ø 990/1050 mm
• Diagonale de basculement R : 2095 mm
• Poids indicatif : ~253 kg
• Raccordement résistance électrique : 1½" (non fournie)
• Garantie : 5 ans

Production ECS instantanée – Échangeur corrugué AISI 316L

Contrairement aux systèmes « tank in tank », le Maxiwarm produit l'ECS de façon instantanée : l'eau du réseau circule dans l'échangeur corrugué AISI 316L au contact de l'eau technique chaude du ballon tampon et est chauffée sans stockage intermédiaire. La géométrie corrugée maximise la turbulence et la surface d'échange, offrant de hautes puissances thermiques : jusqu'à 78.0 kW avec primaire à 65°C. La production à la demande garantit une hygiène élevée sans stagnation d'eau.

Compatibilité multi-énergie et applications

Le MX2W01000R est compatible avec plusieurs sources de chaleur : capteurs solaires thermiques (échangeur inférieur spirale acier), chaudière à biomasse, chaudière d'appoint et générateur de chaleur. Le fluide du ballon tampon doit opérer en circuit fermé (sans oxygène).

Normes et certifications

Le MX2W01000R est conforme à : Directive DESP 2014/68/UE (Art. 4 Par. 3), D.M. italien du 6 avril 2004 N.174, Directive ErP 2009/125/CE.
